伟昌连接器FFC排线工厂规格定制：

定制长度——15mm~MAX

可完成PIN位——2~120pin；

间距——0.5间距、0.8间距、1.0间距、1.25间距；

导体类型/规格——裸铜,镀锡,镀镍,镀金,镀银,三元合金；0.035*0.030、0.035*0.65、0.05*0.5、0.05*0.065、0.1*0.65、0.1*0.8；

金手指长度——2~10mm(4/4)；金手指镀锡部分可满足过盐雾8小时要求

补强板长度——3~20mm(8/8)；

PET胶膜规格——额定电压和温度60V 80℃ AWM 20624 80C 60V VW-1；额定电压和温度60V 105℃ AWM 20624 105C 60V VW-1

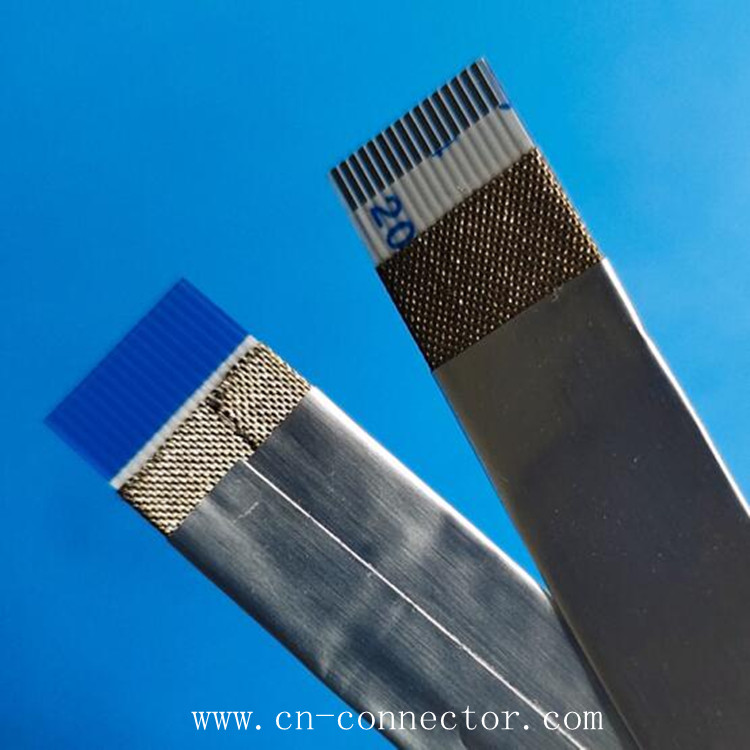

主要屏蔽方式：

导电胶布,醋酸胶布,铝箔,银浆,铜箔,磁环磁铁,一体复合材料等；定制OEM100欧姆FFC排线用锡箔材,吸波材可以减少阻抗，解决电磁屏蔽(EMI)满足客人要求;也可定制OEM85欧姆FFC软排线；

FPC-FFC主要应用：

数码喷绘、液晶显示、汽车电子、安防系列、TV系列、LVDS系列、游戏主机、扁平柔性印刷电缆、平板电脑、可穿戴设备、相机、喷墨、激光和 3D 打印机、复印机、个人计算机、移动电话和智能手机、GPS 设备、机顶盒、磁盘驱动器、医疗设备。

常规描述：

FFC软排线,FFC柔性软排线,FFC柔性扁平电缆,FFC柔性扁平电缆生产,东莞FFC排线,FFC排线厂家,FFC排线定制,FFC排线定制供应商,FFC排线定制生产；

Premo-Flex FFC 跳线 TRN 的电缆跳线有多种间距、电缆长度和厚度以及温度额定值 TRN 的 Premo-Flex FFC 跳线图片 Molex 的 Premo-Flex 电缆跳线是 FFC/FPC 连接器的高度互补产品。这些产品具有广泛的现成和定制功能，使设计人员能够最大限度地利用 PCB 空间、降低元件成本并提供可靠的板对板连接。TRN 的全系列扁平柔性电缆 (FFC) 跳线可端接到零插入力 (ZIF)、非 ZIF 或低插入力 (LIF) FFC 连接器。A 型（同侧）和 D 型（异侧）触点布局允许在顶部和底部安装应用中实现镜像触点。这些端子可提供 4 至 80 根导线，间距为 0.25 mm、0.3 mm、0.5 mm、1 mm 和 1.25 mm，并且可通过 TRN 提供各种长度以及一件式最小起订量选项。

Premo-Flex FFC Jumpers

TRN's cable jumpers are available in many pitches, cable lengths and thicknesses, and temperature ratings

Image of TRN's Premo-Flex FFC JumpersMolex's Premo-Flex cable jumpers are a highly complementary product to the FFC/FPC connectors. With an extensive range of off-the-shelf and custom capabilities, these products enable designers to maximize PCB space, reduce component costs, and provide reliable board-to-board connections.

TRN's complete line of flat flex cable (FFC) jumpers are terminated to zero insertion force (ZIF), non-ZIF, or low insertion force (LIF) FFC connectors. Type A (same-side) and Type D (opposite-side) contact layouts allow for mirrored contacts in top- and bottom-mount applications. The contacts are available from 4 to 80 conductors in 0.25 mm, 0.3 mm, 0.5 mm, 1 mm, and 1.25 mm pitches, and various lengths with a one-piece MOQ option through TRN-Connectors.

FFC柔性扁平线缆型号(TYPE)图:

A型：两端连接且补强板粘贴在绝缘胶纸上；

B型：补强板交叉直接粘贴在绝缘胶纸上；

C型：两端补强板直接粘贴在导体上；

D型：两端补强板交叉直接粘贴在导体上；

E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；

F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；

G型：两端直接焊锡。

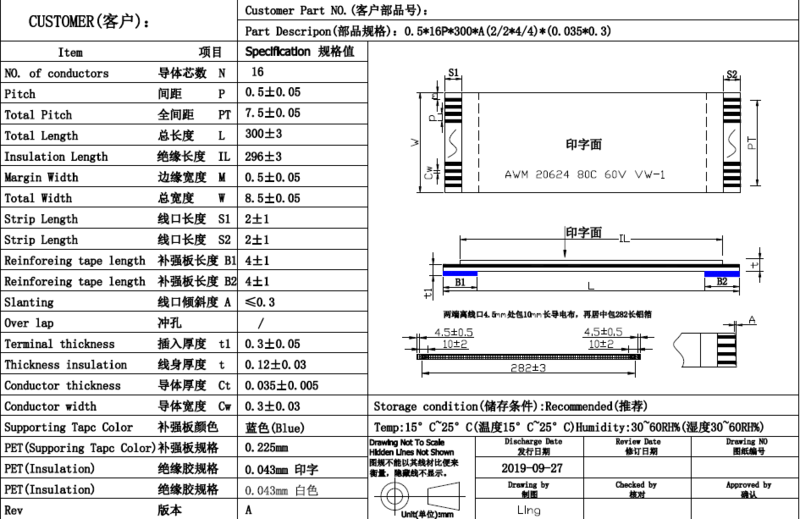

定制产品图纸：
